উচ্চ-গতির সংকেত প্রেরণ করার সময় কীভাবে শিল্প সংযোগকারীরা তাদের হস্তক্ষেপ প্রতিরোধের উন্নতি করতে পারে?

2025-10-16

শিল্প পরিস্থিতিতে,শিল্প সংযোগকারীপ্রায়শই উচ্চ-গতির সংকেত প্রেরণ করে, যেমন ডেটা সেন্টারে সার্ভার সংযোগ করা এবং স্বয়ংক্রিয় উত্পাদন লাইনে সেন্সর সংকেত প্রেরণ করা। যাইহোক, কর্মশালায় মোটর এবং ইনভার্টারের মতো সরঞ্জামগুলি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ তৈরি করতে পারে। উপরন্তু, তারের মধ্যে ক্রসস্ট্যাক সহজেই উচ্চ-গতির সংকেতকে দুর্বল এবং বিকৃত করতে পারে, যা ডিভাইসের যোগাযোগের ত্রুটির দিকে পরিচালিত করে। অনেক প্রযুক্তিবিদ জিজ্ঞাসা করেন কিভাবে শিল্প সংযোগকারীগুলির হস্তক্ষেপ প্রতিরোধের উন্নতি করা যায় এবং আরও স্থিতিশীল উচ্চ-গতির সংকেত সংক্রমণ নিশ্চিত করা যায়।

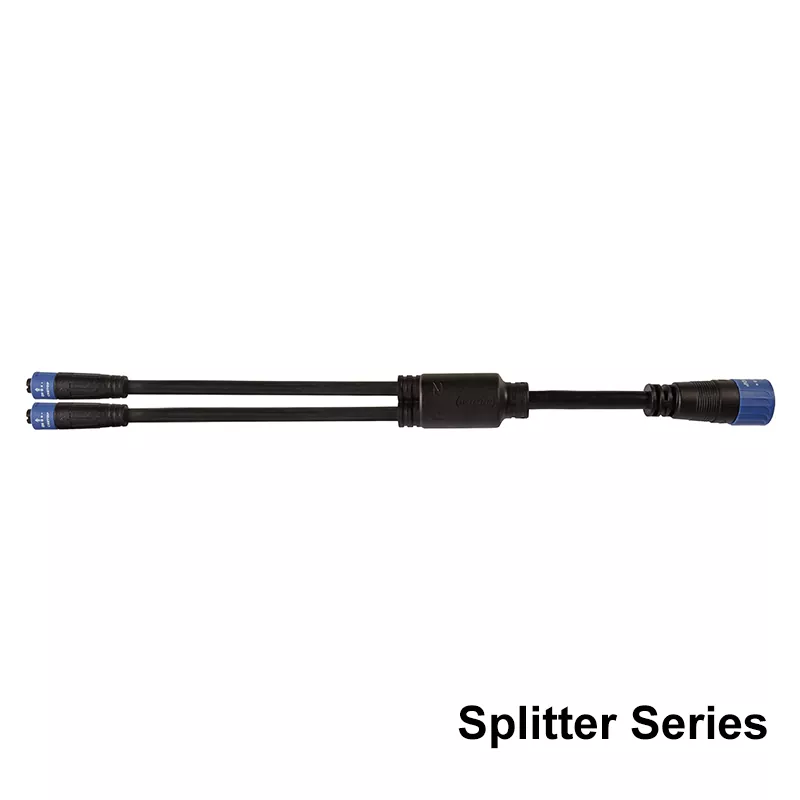

Industrial Information Communication Connector

ঢালযুক্ত সংযোগকারী নির্বাচন করুন

শিল্প পরিবেশে সবচেয়ে সাধারণ হস্তক্ষেপ হল ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ। উদাহরণস্বরূপ, ওয়ার্কশপে চলমান মোটরগুলি চৌম্বক ক্ষেত্র তৈরি করে, যা সংযোগকারী দ্বারা প্রেরিত উচ্চ-গতির সংকেতগুলিতে হস্তক্ষেপ করতে পারে। অতএব, নির্বাচন করার সময়শিল্প সংযোগকারী, ধাতব আবাসন এবং অভ্যন্তরীণ শিল্ডিং জাল সহ ঢালযুক্ত মডেলগুলিকে অগ্রাধিকার দিন৷ এই ঢালগুলি বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে ব্লক করতে একটি "প্রতিরক্ষামূলক আবরণ" এর মতো কাজ করে। দুটি সাধারণ ধরনের শিল্ডিং আছে: একটি কঠিন ধাতুর আবাসন, যেমন একটি পিতলের আবাসন, যা সংযোগকারীকে সম্পূর্ণরূপে আবদ্ধ করে এবং বাহ্যিক চৌম্বক ক্ষেত্রের অনুপ্রবেশ হ্রাস করে। অন্য প্রকারের মধ্যে সংযোগকারীর ভিতরে সিগন্যাল পিনের চারপাশে জাল দেওয়া, পৃথক সংকেত চ্যানেলগুলিকে রক্ষা করা এবং সন্নিহিত চ্যানেলগুলির মধ্যে ক্রসস্টালকে প্রতিরোধ করা জড়িত।

সিগন্যাল পিন লেআউট অপ্টিমাইজ করুন

যদি একটি শিল্প সংযোগকারীর মধ্যে সিগন্যাল পিনগুলি একসাথে খুব কাছাকাছি থাকে তবে উচ্চ-গতির সংকেত প্রেরণ করার সময় "ক্রসস্ট্যাক" ঘটতে পারে। অতএব, হস্তক্ষেপ প্রতিরোধের উন্নতি করতে, সংযোগকারীর সিগন্যাল পিনের বিন্যাসটি সাবধানে বিবেচনা করা উচিত। উচ্চ-গতির সিগন্যাল পিনগুলি যতটা সম্ভব অন্যান্য পিন থেকে দূরে রাখা উচিত, বা গ্রাউন্ড পিন দ্বারা আলাদা করা উচিত। উদাহরণস্বরূপ, কিছু শিল্প সংযোগকারী একটি "ডিফারেনশিয়াল সিগন্যাল পেয়ার + গ্রাউন্ড আইসোলেশন" লেআউট ব্যবহার করে: উচ্চ-গতির ডিফারেনশিয়াল সিগন্যাল বহনকারী দুটি পিনকে একটি ডিফারেনশিয়াল সিগন্যাল পেয়ার তৈরি করতে একত্রে স্থাপন করা হয়, যা হস্তক্ষেপ প্রতিরোধ ক্ষমতা বাড়ায়। একটি গ্রাউন্ড পিন সংলগ্ন সংকেত জোড়ার মধ্যে যুক্ত করা হয় বিভিন্ন সংকেত চ্যানেলগুলিকে বিচ্ছিন্ন করতে এবং ক্রসস্টালকে প্রতিরোধ করতে। অন্যান্য সংযোগকারীগুলি পাওয়ার এবং সিগন্যাল পিনগুলিকে আলাদা করে, উদাহরণস্বরূপ, পাওয়ার পিনটি একপাশে এবং সিগন্যাল পিনটি অন্য দিকে স্থাপন করে, যাতে সিগন্যাল ট্রান্সমিশনে হস্তক্ষেপ থেকে পাওয়ার ওঠানামা প্রতিরোধ করা যায়।

উপযুক্ত প্রতিবন্ধকতা ম্যাচিং নির্বাচন করুন

উচ্চ গতির সংকেত প্রেরণ করার সময়, যদি প্রতিবন্ধকতা থাকেশিল্প সংযোগকারীতারের বা ডিভাইসের সাথে মেলে না, সংকেতটি সংযোগকারী ইন্টারফেসে প্রতিফলিত হবে, যার ফলে সংকেত ক্ষয় এবং বিকৃতি ঘটবে। এটিকে "অভ্যন্তরীণ হস্তক্ষেপ" হিসাবেও বিবেচনা করা হয়। হস্তক্ষেপ-বিরোধী ক্ষমতা উন্নত করতে, সংযোগকারীর প্রতিবন্ধকতা সম্পূর্ণ সংকেত চেইনের সাথে মেলে তা নিশ্চিত করাও গুরুত্বপূর্ণ। উদাহরণস্বরূপ, সাধারণ উচ্চ-গতির সংকেত প্রতিবন্ধকতা হল 50Ω বা 100Ω। যে সংকেতটি প্রেরণ করা হচ্ছে তার উপর ভিত্তি করে উপযুক্ত প্রতিবন্ধকতা সহ একটি সংযোগকারী নির্বাচন করুন।

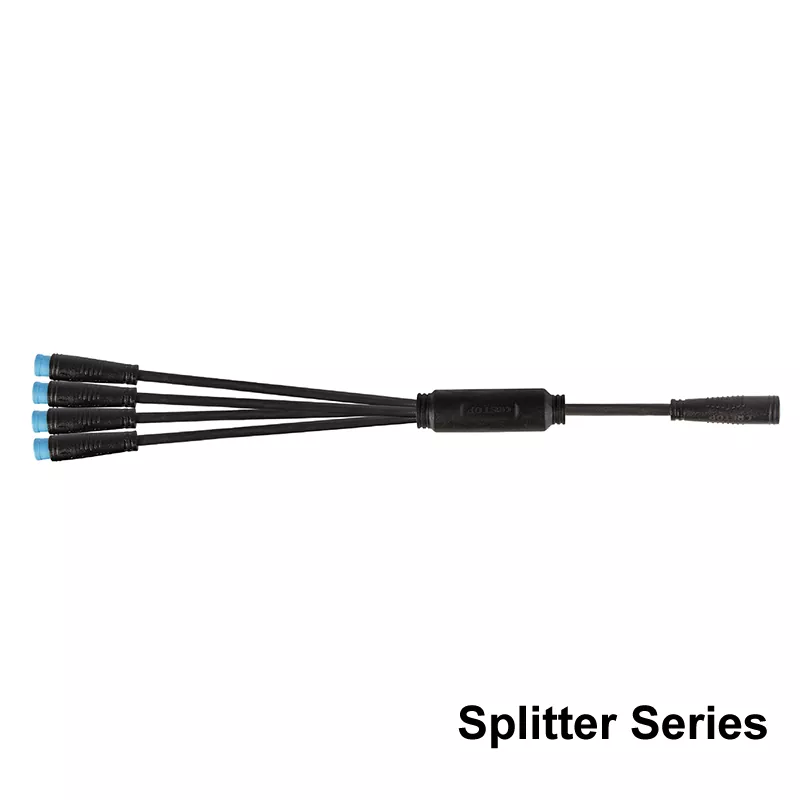

Industrial Engineering Machinery Connector

ইন্টারফেস সিলিং উন্নত করুন

যদিও শিল্প সাইটগুলিতে ধুলো এবং আর্দ্রতা সরাসরি সংকেতগুলিতে হস্তক্ষেপ করে না, তবে তারা শিল্প সংযোগকারীগুলির যোগাযোগের কার্যকারিতাকে প্রভাবিত করতে পারে। উদাহরণ স্বরূপ, ইন্টারফেসে ধুলো প্রবেশ করার ফলে সিগন্যাল পিনের মধ্যে যোগাযোগ খারাপ হতে পারে, যখন আর্দ্রতা পিনের অক্সিডাইজ করতে পারে, যোগাযোগের প্রতিরোধ ক্ষমতা বাড়ায় এবং অস্থির সংকেত সংক্রমণের দিকে পরিচালিত করে। এই প্রভাব উচ্চ-গতির সংকেতের জন্য বিশেষভাবে উচ্চারিত হয়। অতএব, বিরোধী হস্তক্ষেপ ক্ষমতা উন্নত করার জন্যও সঠিক সংযোগকারী সিল করা প্রয়োজন। সংযোগকারী নির্বাচন করার সময়, তাদের আইপি রেটিং বিবেচনা করুন। উদাহরণস্বরূপ, IP67 এবং IP68 সংযোগকারীগুলি কার্যকরভাবে ধুলো- এবং জল-প্রতিরোধী, এগুলিকে ধুলো এবং আর্দ্র ওয়ার্কশপের জন্য উপযুক্ত করে তোলে। ইনস্টলেশনের সময়, ধূলিকণা এবং আর্দ্রতা প্রবেশ রোধ করার জন্য সংযোগকারী এবং ডিভাইসের ইন্টারফেসের মধ্যে কোনও ফাঁক নেই তা নিশ্চিত করতে সিলিকন গ্যাসকেটের মতো ম্যাচিং সিলিং গ্যাসকেট ব্যবহার করুন।

সংযোগ দূরত্ব ছোট করুন

উচ্চ-গতির সিগন্যাল ট্রান্সমিশন দূরত্ব যত বেশি হবে, বাহ্যিক হস্তক্ষেপের সম্ভাবনা তত বেশি হবে এবং সংকেত ক্ষয় করা হবে। অতএব, সরঞ্জামগুলি রাখার সময়, শিল্প সংযোগকারীগুলির মধ্যে সংযোগের দূরত্ব ছোট করার চেষ্টা করুন। উদাহরণ স্বরূপ, তারের দৈর্ঘ্য কমাতে একে অপরের কাছাকাছি উচ্চ-গতির সংকেত প্রেরণ করতে হবে এমন ডিভাইসগুলি রাখুন এবং এর ফলে, সংকেত এবং হস্তক্ষেপের উত্সগুলির মধ্যে যোগাযোগের সময় হ্রাস করুন৷
